หมายเลขรุ่น: | 14 | สี: | สีน้ำเงิน |
---|---|---|---|
แบรนด์: | SINOVO | ||
แสงสูง: | กองพะเนินเทินทึก,hydraulic pile driver |

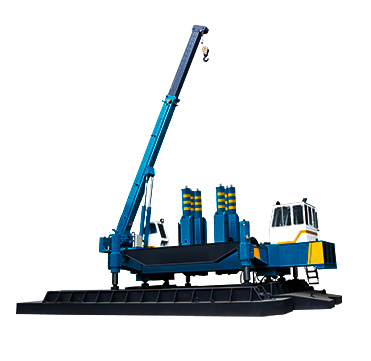

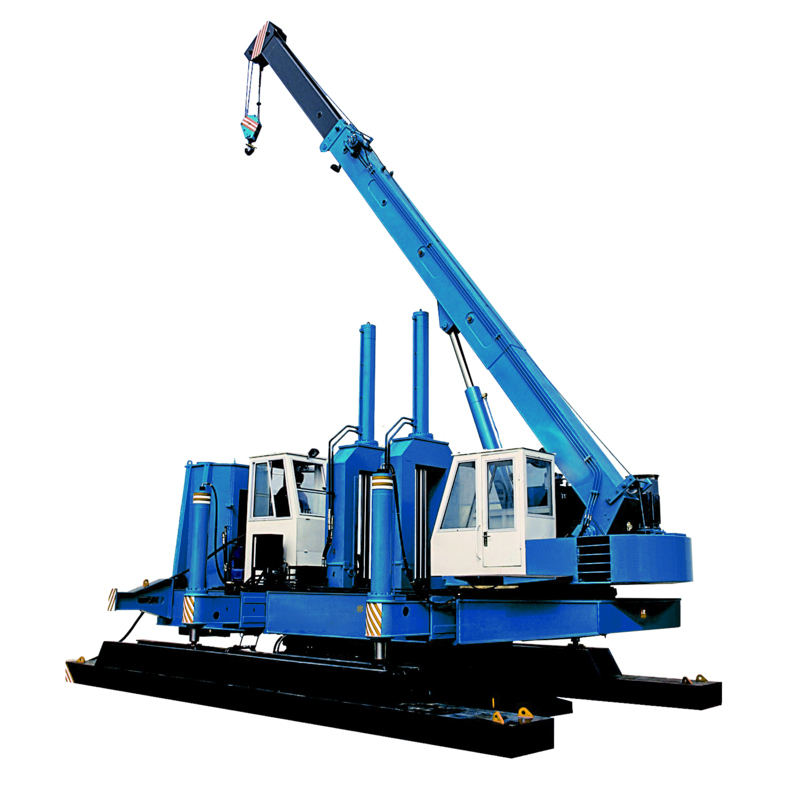

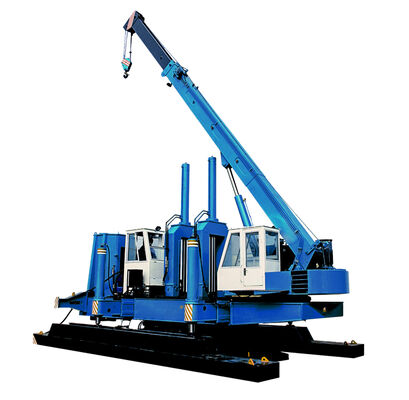

ไดรฟ์ Static Stile Pile ของ VY ซีรีส์, ใบพัดงานก่อสร้างที่มีประสิทธิภาพ
ชุดควบคุมไฮดรอลิคแบบคงที่ของ VY เป็นรากฐานใหม่โดยใช้แรงดันคงที่ที่ทรงพลังของน้ำมันที่ผลิตได้อย่างราบรื่นและเงียบสงบโดยการกดกองวัสดุสำเร็จรูปที่จมลงอย่างรวดเร็ว ใช้งานได้ง่ายมีประสิทธิภาพสูงไม่มีเสียงรบกวนและมลพิษทางแก๊สเมื่อกดฐานรากเสาเข็มก่อสร้างความวุ่นวายในดินขนาดเล็กและขอบเขตของการควบคุมเพื่อให้ใช้งานได้ง่ายมีคุณภาพการก่อสร้างที่ดีและลักษณะอื่น ๆ ชุดควบคุมไฮดรอลิกแบบคงที่ของ VY ได้รับการใช้กันอย่างแพร่หลายในหลายพื้นที่โดยเฉพาะอย่างยิ่งในการก่อสร้างและการเปลี่ยนแปลงของกองเรือเก่า
ไดร์เวอร์ Sinovo Static Stile Pile เหมาะกับการใช้งานของเครื่องสูบเสาเข็มเช่นประสิทธิภาพสูงประหยัดพลังงานเป็นมิตรกับสิ่งแวดล้อมเป็นต้น นอกจากนี้เรายังมีเทคนิคพิเศษอีกมากมายดังนี้
พารามิเตอร์ทางเทคนิคหลัก
แบบ พารามิเตอร์ | VY 60A | VY 80A | VY 120A | VY 180A | VY 240A | VY 320A | |
แม็กซ์ ความดันซ้อนทับ (tf) | 60 | 80 | 120 | 180 | 240 | 320 | |
แม็กซ์ การซ้อน ความเร็ว (m / min) | แม็กซ์ | 5.24 | 5.24 | 4.26 | 5.5 | 6.7 | 6.8 |
นาที | 1.8 | 1.37 | 1.5 | 2 | 0.91 | 0.93 | |
จังหวะการตอกเสาเข็ม (m) | 1.5 | 1.5 | 1.5 | 1.6 | 1.6 | 1.6 | |
ย้าย จังหวะ (ม.) | ก้าวตามยาว | 1.6 | 1.6 | 1.6 | 2.2 | 3 | 3.6 |
ตามแนวนอน ก้าว | 0.4 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 | |
มุม Slewing (°) | 12 | 12 | 12 | 12 | 12 | 10 | |
จังหวะที่เพิ่มขึ้น (มม.) | 650 | 650 | 700 | 700 | 900 | 1000 | |
ประเภทเสาเข็ม (mm) | กองสี่เหลี่ยม | F200 -F300 | F200 -F350 | F200 -F400 | F300 -F500 | ||
กองกลม | Ø200 -Ø300 | Ø200 -Ø350 | Ø200 -Ø400 | Ø300 -Ø500 | |||
นาที. ระยะเสาเข็มด้านข้าง (มม.) | 350 | 350 | 450 | 750 | 900 | 1000 | |
นาที. ระยะเสาเข็ม (มม.) | 470 | 470 | 870 | 1200 | 1250 | 1250 | |
ปั้นจั่น | แม็กซ์ น้ำหนักยก (t) | 5 | 5 | 8 | 8 | 8 | 12 |
แม็กซ์ ความยาวกอง (ม.) | 10 | 10 | 12 | 12 | 12 | 14 | |
พลังงาน (กิโลวัตต์) | เครื่องยนต์หลัก | 22 | 22 | 22 | 37 | 45 | 60 |
เครื่องยนต์เครน | 7.5 | 7.5 | 22 | 22 | 22 | 30 | |
ทั้งหมด มิติ (mm) | ความยาวของงาน | 6000 | 8000 | 8000 | 10000 | 10500 | 12500 |
ความกว้างของงาน | 3700 | 4280 | 4380 | 5380 | 6110 | 6280 | |
ความสูงการขนส่ง | 3000 | 3000 | 3000 | 3000 | 3200 | 3200 | |
น้ำหนักรวม (t) | 62 | 82 | 122 | 182 | 242 | 322 |
(ยังมีต่อ)
แบบ พารามิเตอร์ | VY 420A | VY 500A | VY 600A | VY 700A | VY 800A | VY 900A | VY 1000A | VY 1200H | |
แม็กซ์ ความดันซ้อนทับ (tf) | 420 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | |
แม็กซ์ การซ้อน ความเร็ว (m / min) | แม็กซ์ | 6.2 | 6.2 | 6.65 | 6.65 | 5.04 | 9.98 | 9.98 | 7.54 |
นาที | 1.1 | 1.1 | 0.98 | 0.84 | 0.74 | 0.74 | 0.67 | 0.56 | |
จังหวะการตอกเสาเข็ม (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.7 | |
ย้าย จังหวะ (ม.) | ก้าวตามยาว | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 |
ตามแนวนอน ก้าว | 0.6 | 0.6 | 0.6 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
มุม Slewing (°) | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 | |
จังหวะที่เพิ่มขึ้น (มม.) | 1000 | 1000 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
ประเภทเสาเข็ม (mm) | กองสี่เหลี่ยม | F300-F600 | F400-F700 | ||||||
กองกลม | Ø300Ø600- | Ø400Ø800- | |||||||
นาที. ระยะเสาเข็มด้านข้าง (มม.) | 1400 | 1700 | |||||||
นาที. ระยะเสาเข็ม (มม.) | 1635 | 1950 | |||||||
ปั้นจั่น | แม็กซ์ น้ำหนักยก (t) | 12 | 12 | 16 | 16 | 16 | 25 | 25 | 30 |
แม็กซ์ ความยาวกอง (ม.) | 14 | 14 | 15 | 15 | 15 | 16 | 16 | 16 | |
พลังงาน (กิโลวัตต์) | เครื่องยนต์หลัก | 74 | 111 | 119 | 119 | 119 | 135 | 135 | 135 |
เครื่องยนต์เครน | 30 | 30 | 30 | 30 | 30 | 45 | 45 | 45 | |
ทั้งหมด มิติ (mm) | ความยาวของงาน | 12000 | 12500 | 13800 | 14000 | 14000 | 14500 | 14500 | 16000 |
ความกว้างของงาน | 7300 | 7800 | 8290 | 8290 | 8490 | 8910 | 8910 | 9430 | |
ความสูงการขนส่ง | 3280 | 3280 | 3300 | 3360 | 3360 | 3390 | 3390 | 3390 | |
น้ำหนักรวม (t) | 422 | 502 | 602 | 702 | 802 | 902 | 1002 | 1202 |
