เน้น: | กรอบก้อนที่ติดตามหลายฟังก์ชัน,กรอบก้อนที่ติดตาม SU Series |
---|

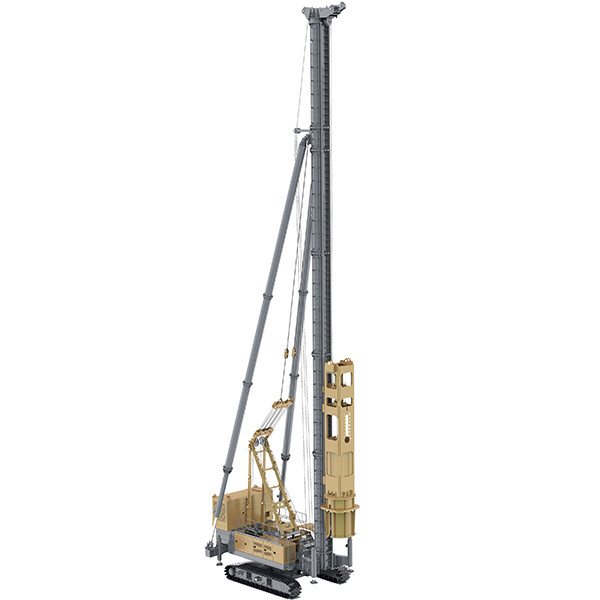

รามอากาศหลายประการแบบ SU series เป็นเครื่องเจาะหลายประการแบบไฮดรอลิกที่ติดกับสายเจาะ ที่พัฒนาโดยอิสระโดย HEBEI SINOVO ซึ่งมีลักษณะของความสูง
ความสามารถในการทํางาน, การปรับปรุงสูง, ความฉลาด, ความปลอดภัยและความมั่นคง, และการแยกแยกและการประกอบที่สะดวกสบายมวยไฮดรอลิก/มวยหลุมเครื่องผสมแกนเดียว/แกนสอง/แกนหลาย เป็นต้น เพื่อตอบสนองความต้องการในการก่อสร้างของประเภทก้อนที่แตกต่างกัน ภูมิศาสตร์และสภาพแวดล้อมอุปกรณ์เจาะหลากหลายฟังก์ชัน SU80 ใช้ในสภาพการทํางานระบอบยาว, แก้ปัญหาทางเทคนิคของการเจาะระบอบยาวและการก่อสร้างสตูลสกัดที่ไม่สามารถเข้าไปในชั้นหินสําหรับการก่อสร้างและมีความลึกในการเจาะระดับต่ําโดยเฉพาะในรูปแบบที่ซับซ้อน เช่น การเติมถังที่สูง ที่คล่องตัวต่อการล่มสลาย และทรายและหินหิน, มันมีข้อดีด้านประสิทธิภาพที่ชัดเจน และได้รับการยอมรับจากตลาดสูง
ลักษณะ

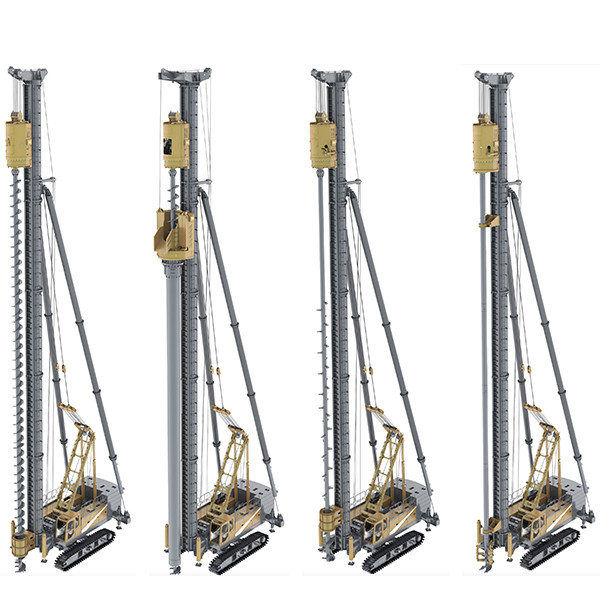

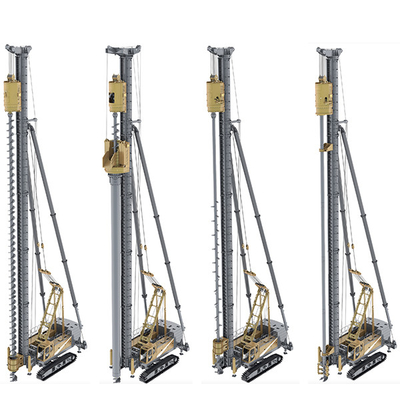

1. มวลฟังก์ชัน: มันสามารถมีอุปกรณ์การทํางาน เช่น สไพร่ยาว, มือถือไฮดรอลิก / ดาวมือถือรู, มือถือแกนเดียว / มือถือแกนสอง / มือถือแกนหลาย, ฯลฯ
ความต้องการในการก่อสร้างของประเภทห่อที่แตกต่างกัน ภูมิศาสตร์และสภาพแวดล้อม
2ความสามารถในการก่อสร้างที่แข็งแกร่ง: คอลัมน์สามารถสูงถึง 54 เมตร, มีความลึกของรู 49 เมตรและวงกว้างของรู 1.2 เมตรตอบโจทย์ความต้องการของส่วนใหญ่ของก่อสร้างรากฐาน pile;
3การปรับปรุงแบบสูงให้มั่นคงโดยทั่วไป: ระบบไฮดรอลิกใช้สินค้าจากผู้จําหน่ายในประเทศชั้นนําปรับปรุงการสอดคล้องโครงสร้างทั่วไปพื้นที่ติดพื้นที่ใหญ่ และความมั่นคงโดยรวมสูง
4. ประสิทธิภาพการก่อสร้างสูง: อุปกรณ์พร้อมกับ Dongfeng Cummins เครื่องยนต์ที่ตอบสนองมาตรฐานการปล่อยระดับชาติ IV, การผลิตพลังงานการก่อสร้างที่แข็งแรง;
5. การเปลี่ยนที่สะดวกและยืดหยุ่น ราคาถูก: รถที่ติดรถยนต์ทําให้สามารถเดินได้ยืดหยุ่นและค่าขนส่งการเปลี่ยนที่ต่ํา
6ความน่าเชื่อถือสูงของลินช์: ลินช์ตกอิสระแบบสองตัวที่ مجهزด้วยคลับจรแบบเปียกสามารถดําเนินการลดภาระได้อย่างเรียบร้อย
รายการ | หน่วย | SU180 กรอบกระดานกระดานกระดาน | SU240 กรอบกระดานกระดานกระดาน | SU120 กรอบกระดานกระดานกระดาน | |
ผู้นํา | ความยาว | m | 42 | 54 | 33 |
กว้างกระบอก | mm | Φ914 | Φ1014 | Φ714 | |
ระยะทางกลางของ Leader guide | mm | Φ102 × 600 | Φ102 × 600 | Φ102 × 600 | |
พลังดึงสูงสุด | t | 70 | 85 | 50 | |
ปรับมุมจากซ้ายไปขวา | . | ± 15 | ± 15 | ± 15 | |
ปรับทิศทางการขับเคลื่อนด้านหน้าและด้านหลัง | mm | 200 | 200 | 200 | |
กระบอกกระบอกสกัด | mm | 2800 | 2800 | 2800 | |
ลินช์หลัก | ความจุในการยกเชือกเดียว | t | 12 | 12 | 8 |
ความเร็วในการยกเชือกสูงสุด | m/min | 41 ~ 58 | 30 ~ 58 | 30 ~ 60 | |
กว้างของสายไหม | mm | 22 | 22 | 20 | |
ความยาวของสายไหม | m | 620 | 800 | 400 | |
Aux.winch | ความจุในการยกเชือกเดียว | t | 12 | 12 | 8 |
ความเร็วในการยกเชือกสูงสุด | m/min | 41 ~ 58 | 30 ~ 60 | 30 ~ 60 | |
กว้างของสายไหม | mm | 22 | 22 | 20 | |
ความยาวของสายไหม | m | 580 | 500 | 400 | |
ความจุในการยกเชือกเดียว | t | 14 | 14 | / | |
ความเร็วในการยกเชือกสูงสุด | m/min | 38 ~ 50 | 38 ~ 50 | ||
กว้างของสายไหม | mm | 22 | 22 | ||
ความยาวของสายไหม | m | 170 | 300 | ||
ความจุในการยกเชือกเดียว | t | 14 | 14 | 6 | |
ความเร็วในการยกเชือกสูงสุด | m/min | 32~43 | 32~43 | 32~43 | |
กว้างของสายไหม | mm | 22 | 22 | 16 | |
ความยาวของสายไหม | m | 240 | 300 | 200 | |
ความเร็วในการหมุนบนเครื่อง | rpm | 2.7 | 2.7 | 2.5 | |
เครื่อง | ยี่ห้อ | โดงเฟง คัมมินส์ | โดงเฟง คัมมินส์ | โดงเฟง คัมมินส์ | |
รุ่น | L9CS4-264 | L9CS4-264 | B5.9CSIV 190C | ||
มาตรฐานการปล่อย | ประเทศ IV | ประเทศ IV | ประเทศ IV | ||
พลัง | กิโลวัตต์ | 194 | 194 | 140 | |
ความเร็วปริมาณ | rpm | 2000 | 2000 | 2000 | |
ปริมาณถังน้ํามัน | L | 450 | 450 | 350 | |
รถรางสาย
|
ความกว้าง: การขยาย/การหดตัว | mm | 4900/3400 | 5210/3610 | 4400/3400 |
ความกว้างของเส้นทาง | mm | 850 | 960 | 800 | |
ความยาวการก่อดิน | mm | 5370 | 5570 | 5545 | |
ความเร็วในการทํางาน | กิโลเมตร/ชั่วโมง | 0.85 | 0.85 | 0.85 | |
ความสามารถในการเรียน | 30% | 30% | 30% | ||
ความดันเฉลี่ยต่อพื้นดิน | kPa | 177 | 180 | 170 | |
น้ําหนักในการเดินสูงสุด | t | 165 | 240 | 120 | |
คอนเตอร์น้ําหนัก | t | 22 | 40 | 18 | |
น้ําหนักรวม (ไม่รวมคอลัมน์และน้ําหนักต่อ) | t | 62 | 74 | 40 |
