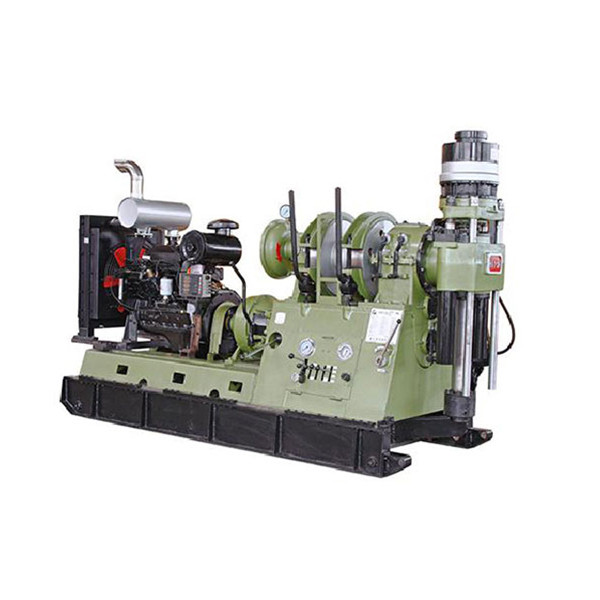

เครื่องเจาะแกนไฮดรอลิกแรง XY-5A สําหรับโครงการเจาะ

ลักษณะทางเทคนิค

(1) อุปกรณ์เจาะมีจํานวนมากของระดับความเร็ว (8 ระดับ) และช่วงความเร็วที่เหมาะสม, ด้วยทอร์คความเร็วต่ําสูง.มีการใช้งานที่หลากหลาย, เหมาะสําหรับการเจาะแกนเพชรขนาดเล็กและตอบสนองความต้องการของการเจาะแกนเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

(2) เครื่องเจาะมีน้ําหนักเบาและสามารถแยกออกได้ดี สามารถแยกออกเป็น 11 องค์ประกอบ ทําให้มันสะดวกในการย้ายและเหมาะสําหรับการดําเนินงานในภูเขา

(3) โครงสร้าง ง่าย, แผนที่ สมเหตุสมผล, และ ดูแล, ปรับปรุง และ ซ่อมแซม ง่าย.

(4) อุปกรณ์เจาะมีความเร็วกลับสองเพื่อการจัดการอุบัติเหตุที่สะดวก

(5) ศูนย์ หัวหิน ของ อุปกรณ์ บีร อน ต่ํา และ มั่นคง อย่าง แข็งแรง และ เครื่อง ขับ ขี่ ที่ เคลื่อนย้าย นั้น มี ความ มั่นคง ที่ ดี ใน การ บีร อน ความ เร็ว สูง.

(6) อุปกรณ์ที่สมบูรณ์แบบและสะดวกสําหรับการสังเกต ปริมาตรการเจาะที่แตกต่างกัน

(7) มือจับการทํางานมีส่วนกลาง การทํางานง่าย และง่ายและยืดหยุ่น

(8) ปั๊มปุ้งดินมีการขับเคลื่อนเป็นอิสระ, ด้วยการปรับปรุงพลังงานและการวางแผนสนามบินที่ยืดหยุ่น

(9) ตามความต้องการของผู้ใช้งาน, slips กลมสามารถปรับปรุงเพื่อจับดันดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดักดัก

(10) ระบบไฮดรอลิกพร้อมกับปั๊มน้ํามันที่ทํางานด้วยมือ เมื่อเครื่องพลังงานไม่สามารถทํางาน ปั๊มน้ํามันที่ทํางานด้วยมือยังสามารถใช้เพื่อส่งน้ํามันความดันไปยังกระปุกน้ํามันอาหารยกออก

การเจาะเครื่องมือในหลุม และหลีกเลี่ยงอุบัติเหตุในการเจาะ

(11) วินช์มีเบรคน้ําเพื่อให้แน่ใจว่าการเจาะเรียบร้อยและปลอดภัยในระหว่างการเจาะรูลึก

1ปริมาตรพื้นฐาน
ความลึกของการเจาะ		1800m ((Φ42mm ท่อเจาะ)
		800m ((Φ73mm ท่อเจาะ)
		1800m ((BQ ท่อเจาะ)
		1500m ((NQ ท่อเจาะ)
มุมหมุนของแกนตั้ง		0°360°
ขนาดภายนอก (ความยาว × ความกว้าง × ความสูง)		3500×1300×2175mm ((การประกอบมอเตอร์ไฟฟ้า)
		3700×1300×2175mm ((การประกอบเครื่องยนต์ดีเซล)
น้ําหนักของอุปกรณ์เจาะ (ไม่รวมกําลัง)		3420 กิโลกรัม
2เครื่องหมุน (เมื่อมีเครื่องจักรพลังงาน 55kW, 1480 r/min)
ความเร็วแกนตั้ง	ขยับหน้าไปความเร็วต่ํา	98;166;253;340r/min
	ขยับไปสู่ความเร็วสูง	359; 574; 876; 1244 ร/นาที
	ย้อนหลังความเร็วต่ํา	69r/min
	รีเวอร์ความเร็วสูง	238r/min
การเคลื่อนที่แกนตั้ง		600 มม.
พลังยกสูงสุดของแกนตั้ง		138.5kN
ความจุ		93kN
ทอมปอร์ตหมุนสูงสุดของแกนตั้ง		5361 N·m
กว้างของหลุมผ่านแกนตั้ง		92 มิลลิเมตร
3.Winch (เมื่อพร้อมกับเครื่องพลังงาน 55kW, 1480r/min)
ความจุสูงสุดของเชือกเดียว (ชั้นแรก)		60kN
กว้างของสายไหม		18.5 มม.
ความจุของกลอง ความจุของสาย		120 เมตร
4อุปกรณ์เคลื่อนย้ายรถ
การเคลื่อนไหวกระบอกน้ํามัน		600 มม.
5ระบบไฮดรอลิก
ความดันทํางานของระบบ		8MPa
ความยืดของปั๊มน้ํามันเกียร์		20+16 ml/r
6พลังงานเครื่องเจาะ
รุ่น	เครื่องยนต์ Y2-250M-4		YC6B135Z-D20 เครื่องยนต์ดีเซล
พลังงาน	55kW		84kW
ความเร็ว	1480 r/min		1500 r/นาที
