| ชื่อแบรนด์: | SINOVO |
|---|---|
| เอกสาร: | TR10 Rotary Drilling Rig 20....5.pdf |

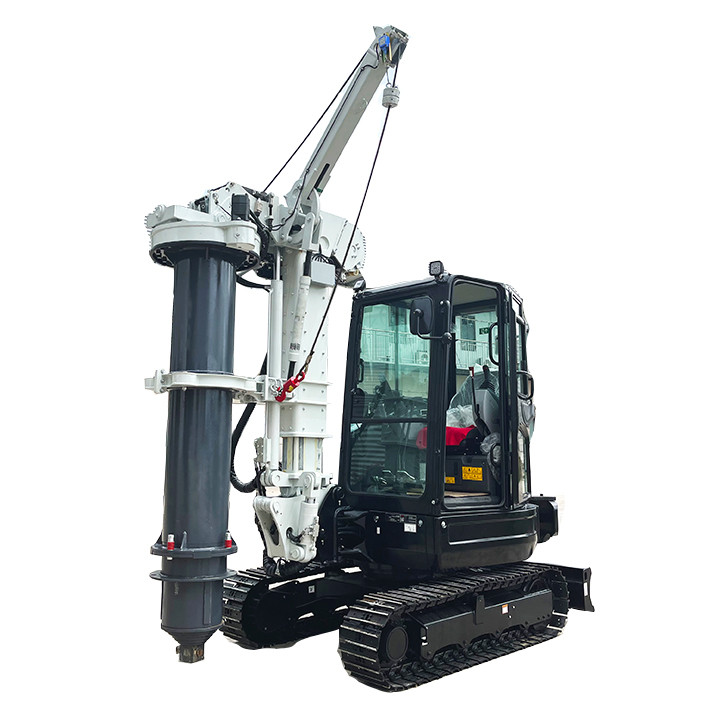

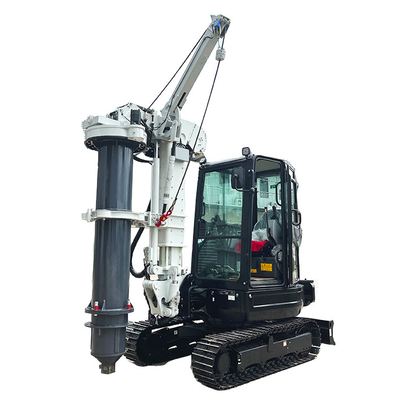

| เน้น: | TR10 เครื่องเจาะหมุน |
||
|---|---|---|---|
| รุ่น | TR10 |
| ขนาด Kelly Bar | |
| เส้นผ่านศูนย์กลางสูงสุดของรูเจาะ | 800mm |
| ความลึกสูงสุด | 12m |
| เส้นผ่านศูนย์กลางต่ำสุดของรูเจาะ | 400mm |
| เส้นผ่านศูนย์กลาง | Ø377mm |
| แชสซี | |
| ประเภทแชสซี | Sany (น้ำหนักฐาน 3.5T) |
| เครื่องยนต์ | Yanmar 3TNV88 |
| กำลังไฟพิกัด / รอบต่อนาที | 20.4KW / @2000rpm |
| ความจุถังน้ำมัน | 50L |
| ระดับเสียงรบกวนภายในห้องโดยสาร | 69(dB) |
| ระดับเสียง | 98(dB) |
| ระบบไฮดรอลิก | |
| อัตราการไหลของปั๊มหลัก | 88L/min |
| แรงดันใช้งานของระบบไฮดรอลิก | 280bar |
| แรงดันสูงสุดของระบบไฮดรอลิก | 315bar |
| ความจุถังไฮดรอลิก | 40L |
| ทั้งเครื่อง | |
| ความกว้างทั้งหมด | 1680mm |
| ความยาวของเครื่อง | 3516mm |
| ความสูงในการขนส่ง | 2736mm |
| ความยาวของสายพาน | 2155mm |
| ความกว้างของแผ่นสายพาน | 300mm |
| น้ำหนักรวม (ไม่รวมถัง) | 6T |
| ความเร็วในการเดินทาง | 4.4Km/h |
| แรงดึง | 36.8kN |
| หัวหมุน | มอเตอร์คู่ |
| แรงบิดสูงสุด | 10kNm |
| ความเร็วในการหมุนสูงสุด | 26 rpm |
| ความเร็วในการหมุน | 48rpm |
| วินช์หลัก | |
| แรงดึงของชั้นที่ 1 | 20kN |
| ความเร็วในการยกและลดสูงสุด | 40m/min |
| เส้นผ่านศูนย์กลางของลวดสลิง | 12mm |
| วินช์เสริม | |
| แรงดึงของชั้นที่ 1 | 10kN |
| ความเร็วในการยกและลดสูงสุด | 40m/min |
| เส้นผ่านศูนย์กลางของลวดสลิง | 12mm |
| กระบอกสูบเบี่ยงเบน | กระบอกสูบเบี่ยงเบน |
| แรงดึง | 60kN |
| แรงผลัก | 50kN |
| ระยะชัก | เบี่ยงขวา 550mm เบี่ยงซ้าย 800mm |
| การขยายเสากระโดง | กระบอกสูบยืดไสลด์เสากระโดงสองส่วน |
| แรงป้อน | 30KN |
| แรงดึงขึ้น | 35KN |
| มุมสวิงของเสากระโดง | ด้านหน้า 4° ด้านหลัง 2° มุมซ้ายและขวา 5° |
| ระยะชัก | 1100mm |
| เพดานต่ำพิเศษ | เพดานต่ำพิเศษ |
| ความสูงในการทำงานสูงสุด | 3950mm |
| ความสูงในการทำงานต่ำสุด | 3500mm |
| หมายเหตุ: การเปลี่ยนแปลงเทคโนโลยีผลิตภัณฑ์อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า | |
